Motive Power Industries MP20C-3 |
 |
| Data Sheet Information Compiled by: Jean-Denis Bachand |
| New: 20 April 2008 |

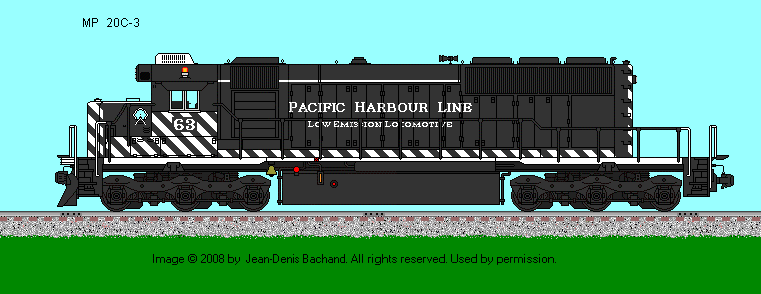

Artwork by: Jean-Denis Bachand |
| - |
| Engine Builder: Caterpillar / MTU DD |
Engine: 3516A / 12V4000 |
| Bore: 170 mm / 165 mm |
Stroke: 190 mm / 190 mm |
| RPM Max/Min: |
1800/450 |
| Engine Horsepower |
1963 / 2000 |
| Main Generator: KATO |
Model: 350kVA |
| Gear Ratio: 62:15 |
Speed: 70 mph |
| Trucks: 4-Wheel |
Configuration: B-B |
| Traction Motor Blowers: Delco (4) |
Model: Electrical Drive |
| Weight: 277,000 lbs |
Traction Motors: GM D77/78 (6) |
| Tractive Effort (starting) 128,000 lbs @ 25% |
Tractive Effort (continuous): 82,000 lbs @ 9.3mph |
| Multiple Unit Capability: Yes |
Dynamic Braking: Yes |
| Auxilary Generator: GM D-18 |
Alternator: Newage |
| Air Brake: Westinghouse |
Model: 26L |
| Quantity Built: 6
|
Dates: 12/2007 to Date |
| - |
- |
| Exterior Dimensions
| MP20C-3 |
| Total Length |
56'-02" |
| Wheel Diameter |
40" |
| Truck Wheel Base |
9'-00" |
| Height to Top Hood |
14'-06" |
| Height to Top Cab |
15'-03" |
| Cab Width |
10'-04" |
| Hood Width |
10'-02" |
| Height of Walkway |
10'-08.5" |
| Walkway Width |
3'-08.5" |
| Center Bolster |
34'-00" |
| Center Front Truck to Front Pilot |
3'-10" |
| Center Rear Truck to Rear Pilot |
3'-10" |
| Distance between Truck Centers |
43'-00" |
| Minimum Turning Radious |
57 degrees |
| -
| - |
| Fuel Oil: 2500 / 2700
| Lubricating Oil: 82 / 100 |
| Engine Cooling Water: 41.5 / 45
| Sand Capacity: 26 /26 cu. ft. |
Options:
- Q-Tron QES III Microprocessor
|
| - |
- Trains, December 2007
- Motive Power Technical Data Brochures
|
